برای ایجاد یک فلشر با آردوینو در wokwi ابتدا باید وارد سایت wokwi شوید.
در بخش شبیهساز موارد زیر را اضافه کنید:
- یک LED
- یک مقاومت یا resistor
مقاومت را با زدن کلید R روی کیبورد چرخانده و بهصورت عمودی میکنیم. در تنظیمات مقاومت ۱ کیلو اُهم را به ۲۲۰ اُهم کاهش میدهیم تا نور مناسبی ایجاد گردد.

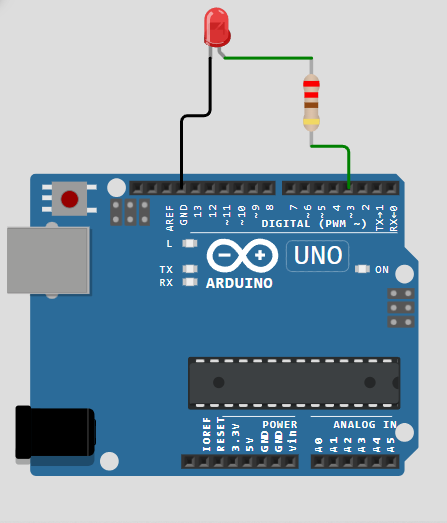

اکنون پایه مثبت (آنُد) ال ای دی را به مقاومت و مقاومت را به پین یا پایه ۳ برد آردوینو وصل میکنیم.
پایه منفی (کاتُد) ال ای دی را نیز به پین GND یا گراند (زمین) برد آردوینو متصل میکنیم.
اکنون زمان نوشتن کدی است که باعث چشمک زن شدن LED شود. با این کد، ایجاد یک فلشر با آردوینو در wokwi صورت میگیرد.
void setup(){
pinMode(۳,OUTPUT); //تعیین وضعیت پین ۳، با خروجی بودن یعنی کار خاصی انجام دهد
}
void loop(){
digitalWrite(۳,HIGH); //روشن شدن ال ای دی
delay(۲۰۰); // ۲۰۰میلی ثانیه وقفه
digitalWrite(۳,LOW); // خاموش شدن LED
delay(۲۰۰);
}
به این ترتیب فلشر ایجاد میگردد.
شبیهساز آنلاین wokwi به ما هم امکان شبیهسازی مدار و هم کدنویسی آن را میدهد. میتوانیم در همان لحظه که کد را نوشته و مدار را بستیم، به تست کار خود بپردازیم.
دقت کنید اگر قصد انتقال کد به سختافزار آردوینو را دارید، لازم است از کدی که در wokwi نوشتید خروجی تهیه کرده؛ در IDE آردوینو این کد را به برد آردوینو منتقل کنید.
